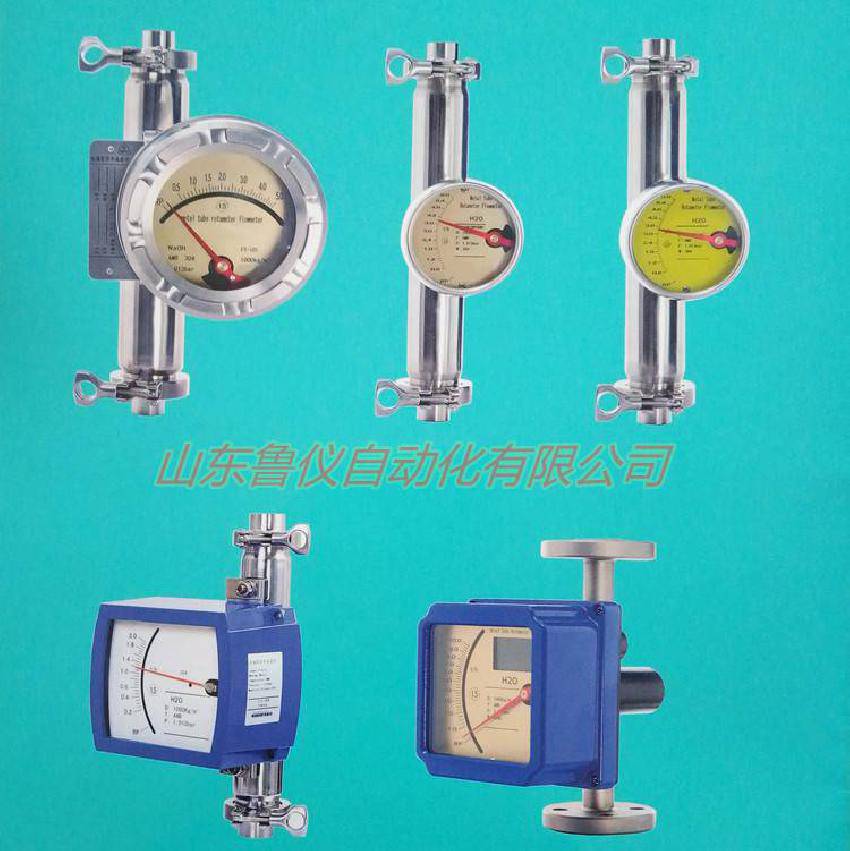

一、液晶型金属管转子流量计产品概述

山东鲁仪LZ型金属管转子流量计是基于浮子位置测量的一种变面积流量仪表。该仪表采用全金属结构、Modular概念设计，具有体积小、压损小、量程比大（10：1）、安装维护方便等特点，被广泛应用于各种复杂、恶劣环境下小流量、低流速、各种苛刻介质条件的流量测量与过程控制，它可用来测量液体，气体以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。该仪表针对不同的用户需求、不同的应用场合有多种测量形式供用户可选，有就地显示型和智能远传型，带有指针显示，瞬时流量，累积流量，液晶显示，上下限报警输出，累积脉冲输出，标准的二线制4-20mA电流输出等多种形式。

二、液晶型金属管转子流量计结构

山东鲁仪LZ型金属管转子流量计由二部分组成：传感器（测量管及浮子）和信号变送器（指示器）。传感器的触液材质有四种：不锈钢、哈氏合金、钛材、不锈钢衬PTFE；用户可根据不同的工艺压力及介质的腐蚀性要求，选择不同的触液材质，来满足工艺的耐压及介质防腐的需要。根据不同的测量要求，用户在选型时，可以选择不同的指示器组合，来实现不同的测量要求。具体指示器形式与其对应功能见指示器型谱表。

三、液晶型金属管转子流量计使用场合

转子流量计使用较为广泛，一般用于测量中、小流量和微流量，测量介质一般为清洁、不易结晶和凝固、粘度不大的液体和气体、蒸汽，要求介质流速变化缓慢。金属管转子流量计分为就地型和远传型，其测量原理为恒压降变流通截面积流量计，其量程比为 10∶1，精度一般为 1.6%。

四、液晶型金属管转子流量计安装要求

金属管转子流量计的锥管必须垂直安装，不可倾斜，安装时应用水平仪严格校准，且组装时不应受应力，垂直安装型转子流量计介质流向为自下而上，水平安装型转子流量计介质流向应与其标示方向一致。为方便使用和拆检，一般要求安装阀组。远传型金属管转子流量计其远传部分是靠磁性与转子耦合的，若介质中含有易被磁性物质吸附的小颗粒，则转子易被磨损和卡塞，造成测量不准或无法测量，解决的办法是在前面加装磁过滤器。

金属管转子流量计入口处应有5倍管径以上长度的直管段，出口应有 250mm 直管段;如果介质中含有铁磁性物质.应安装磁过滤器;如果介质中含有固体杂质，应考虑在阀门和直管段之间加装过滤器;当用于气体测量时，应保证管道压力不小于5倍流量计的压力损失，以使浮子稳定工作;为了避免由于管道引起的流量计变形，工艺管线的法兰必须与流量计的法兰同轴并且相互平行，管道支撑以避免管道振动和减小流量计的轴向负荷，测量系统中控制阀应安装在流量计的下游
